详细参数
整车技术参数
|
车辆品牌
|
东风柳汽
|
上牌类型
|
黄牌B照
|
适配吊机
|
5吨/6.3吨/8吨
|
吊机品牌
|
徐工/三一
|
吊臂形式
|
直臂/折臂
|
驾驶室
|
乘龙M30
|
发动机
|
玉柴200马力
|
变速箱
|
陕齿8档
|
外形尺寸
|
9×2.5×3.78米
|
总质量
|
15.8吨
|
货箱尺寸
|
6.1×2.42×0.55米
|
整备质量
|
10吨
|
车架
|
273mm专用大梁
|
轮胎型号
|
10.00钢丝胎
|
车桥
|
153后桥
|
制动系统
|
断气刹
|
轴距
|
5100(mm)
|
准乘人数
|
3
|
排量
|
6500
|
最高车速
|
90(km/h)
|
5吨/6.3吨随车吊吊机参数
|
|
三一5吨三节臂
|
徐工5吨三节臂
|
三一7吨四节臂
|
徐工6.3吨四节臂
|
最大起重量(kg)
|
5000
|
5000
|
7000
|
6300
|
最远起重量(kg)
|
1000
|
1050
|
690
|
600
|
工作半径(m)
|
9
|
8.7
|
12
|
11
|
举升高度(m)
|
11.1
|
10.5
|
14.6
|
12.8
|
吊机自重(kg)
|
2260
|
2120
|
2650
|
2290
|
支腿跨距(mm)
|
2100—5100
|
2280—5100
|
2280—5200
|
2280—5100
|
回转角度
|
360度全回转
|
360度全回转
|
360度全回转
|
360度全回转
|

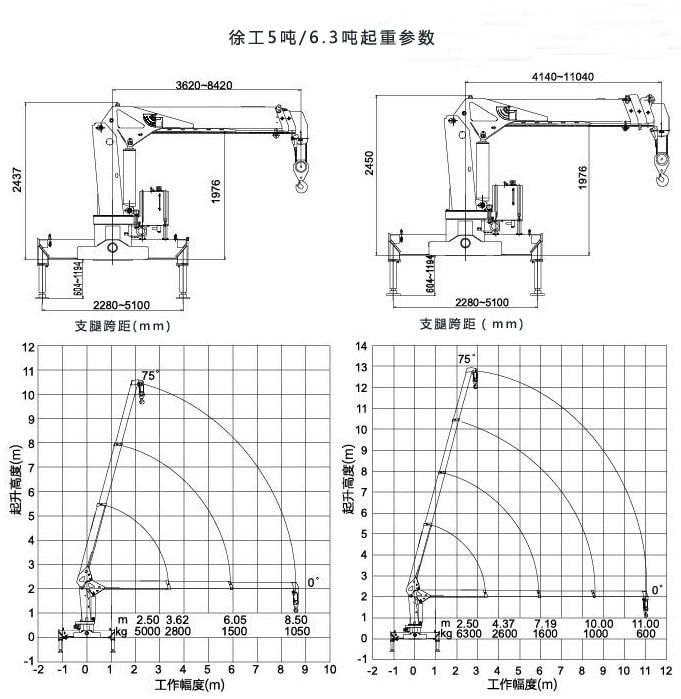

![东风柳汽6.3吨随车吊起重参数图片 东风柳汽6.3吨随车吊起重参数图片](/Upload/1540362654855774.jpg)
底盘配置:
东风柳汽徐工6.3吨随车吊采用柳汽专用底盘,乘龙M3驾驶室,玉柴180马力或200马力发动机,国五排放标准,陕齿8档变速箱,带高低档位,273mm双层局部三层大梁,153加强型后桥,全车10.00钢丝胎,轴距5100mm,货箱标准可做5.8米,6.1米,可做成手动伸缩或液压伸缩货箱,带原厂空调,方向助力,原厂取力器,车载终端系统,远程油门,配有空载,中载,重载切换开关,ABS防抱死系统,断气刹制动系统。
吊机配置:
东风柳汽徐工6.3吨随车吊上装可配5吨到10吨随车吊吊机,吊机品牌可选三一,徐工,石煤等,360度全回转操作,标配前液压支腿,可加装液压后支腿,操作方式可选上操作,中操作或下操作。
上图所示为徐工5吨随车吊三节臂和6.3吨随车吊四节臂吊机参数,两种吨位可选三节臂或是四节臂,吊臂形式可选直臂或折臂。
东风柳汽徐工5吨随车吊三节直臂不伸臂长3.62米,全伸臂长8.5米,举升高度10.5米,水平方向起重参数为:吊臂伸出8.5米起重1050kg,6.05米起重1500kg,3.62米起重2800kg,2.5米起重5000kg。
东风柳汽徐工6.3吨随车吊四节臂吊臂不伸臂长4.14米,全伸臂长11米,举升高度12.8米,水平方向起重参数为:吊臂伸11米起重600kg,7.19米起重1600kg,4.37米起重2600kg,2.5米起重6300kg。
上装配不同的吊机,工作半径,举升高度,不同吊臂长度的起吊重量也会不一样,实际起吊重量还与仰角有关。
产品优势:
1.东风柳汽徐工6.3吨随车吊底盘大梁通过6300吨压力机一次冲压成型,承重能力强;
2.乘龙M3新款车身,200马力国五发动机,在单桥车动力方面具有独特的优势;
3.单桥车总质量在16吨左右,东风柳汽乘龙200马力的新公告总质量为18吨,相对应的整备质量会更大,配10吨吊机上牌不会超重;
4.东风柳汽徐工6.3吨随车吊采用单缸拉索同步伸缩技术,工作效率高;
5.独特的浮动式三点桥结构设计,能够有效降低车辆行驶时底盘大梁所承受的附加应力;
6.东风柳汽徐工6.3吨随车吊的回转机构通过自主研发,具有强大的驱动力,可满足更多工况需要,标配防回转冲击装置,有效保护车辆行驶安全。
本车评测
东风柳汽乘龙徐工6.3吨随车吊,超强大梁,6300吨压力机冲压成型

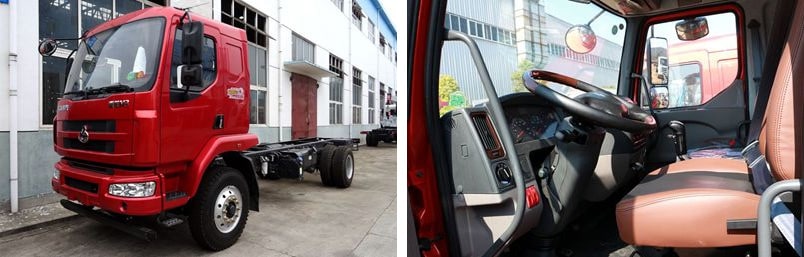

东风柳汽乘龙徐工6.3吨随车吊由东风柳汽公司研发制造,与天龙,天锦一起定位于高端,同品质产品,玉柴180马力或是200马力发动机,陕齿8档变速箱,273mm专用大梁,153后桥,5100mm轴距,全车10.00钢丝胎,货箱尺寸6100×2420×550(mm),带原厂空调,方向助力,断气刹制动系统,大梁由6300吨压力机一次冲压成型,抗弯,抗翘曲能力强。新款M3B车身,龙骨框架,时尚美观,全浮驾驶室,采用四点弹簧减振,减振性能优异,大空间平地板设计,人体工程学优化座椅设计,排半卧铺宽敞,舒适性好,装有EBP省油开关,有重载,中载,空载三档可调发动机输出,主动调整动力输出,节油6%,整车及驾驶室智能化模块BCM控制器的应用,增加电器短路及过载保护,即时诊断功能,科学可靠。
![东风柳汽6.3吨随车吊底盘图片 东风柳汽6.3吨随车吊底盘图片](/Upload/1540366027740192.jpg)

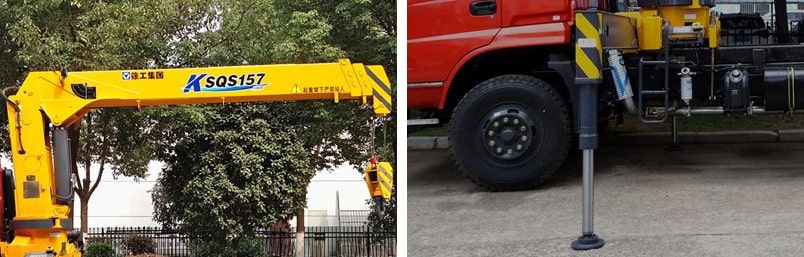

下图所示为东风柳汽徐工6.3吨随车吊三节臂吊机,360度全回转,起重能力强,工作半径9米,举升高度11米,吊机自重2290kg,最远可吊600kg,六边形吊臂,截面抗弯能力强,整体式起升绞车机构,液压系统寿命长,工作效率更高,独特的浮动式三点桥结构设计,降低车辆行驶时底盘大梁承受的附加应力,防回转冲击装置,保障车辆行驶安全,根据需要可选择四节臂。
![徐工6.3吨随车吊吊机图片 徐工6.3吨随车吊吊机图片](/Upload/1540366059658630.jpg)
东风柳汽徐工6.3吨随车吊吊机标配前圆形液压支腿,左右跨距可根据路面宽度进行调节,支腿跨距为2280—5100(mm),跨距大,作业稳定安全。
