详细参数
整车技术参数
|
车辆品牌
|
东风御虎
|
上牌类型
|
黄牌
|
适配吊机
|
5吨/6.3吨/8吨
|
吊机品牌
|
东风/徐工
|
吊臂形式
|
直臂/折臂
|
驾驶室
|
D912
|
发动机
|
玉柴160马力
|
变速箱
|
陕齿8档
|
外形尺寸
|
9×2.4×3.85米
|
总质量
|
15.8吨
|
货箱尺寸
|
5.8×2.3×0.55米
|
整备质量
|
9.8吨
|
车架
|
280mm专用大梁
|
轮胎型号
|
10.00钢丝胎
|
车桥
|
后桥9吨
|
制动系统
|
断气刹
|
轴距
|
5100(mm)
|
准乘人数
|
3
|
排量
|
3767(ml)
|
最高车速
|
90km/h
|
东风小御虎6.3吨随车吊吊机参数
|
|
徐工6.3吨三节臂
|
徐工6.3吨四节臂
|
最大起重量(kg)
|
6300
|
6300
|
最远起重量(kg)
|
1200
|
600
|
工作半径(m)
|
8.5
|
11
|
举升高度(m)
|
10.5
|
12.8
|
吊机自重(kg)
|
2160
|
2290
|
支腿跨距(mm)
|
2280—5100
|
2280—5100
|
回转角度
|
360度全回转
|
360度全回转
|
底盘配置:

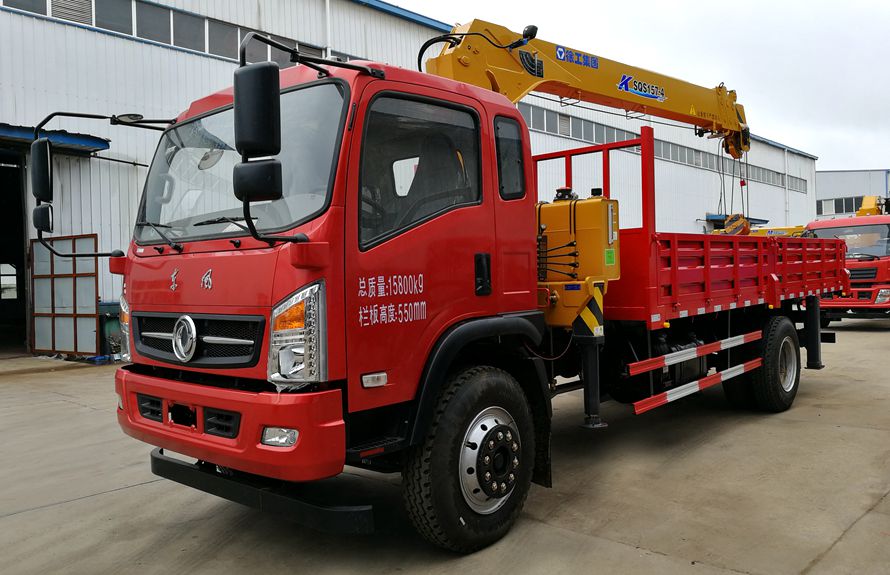

东风小御虎6.3吨随车吊又称东风御虎160马力随车吊,采用D912豪华驾驶室,玉柴160马力发动机,四缸机,国五排放标准,陕西法士特8档变速箱,带高低档位,280mm双层局部三层大梁,9吨后桥,全车10.00钢丝胎,轴距5100mm,货箱标准可做5.8米或6.1米,可做成手动伸缩或液压伸缩货箱,伸缩长度可以选择,带方向助力,原厂取力器,ABS防抱死系统,断气刹制动系统,符合7258新法规,带刹车自动调节臂,大灯调节功能,防飞溅装置。
吊机配置:
东风小御虎6.3吨随车吊上装可配5吨到8吨吊机,吊机品牌可选三一,徐工,石煤等,360度全回转操作,标配前液压支腿,可加装固定后支腿,液压后支腿,操作方式可选上操作,中操作或下操作。

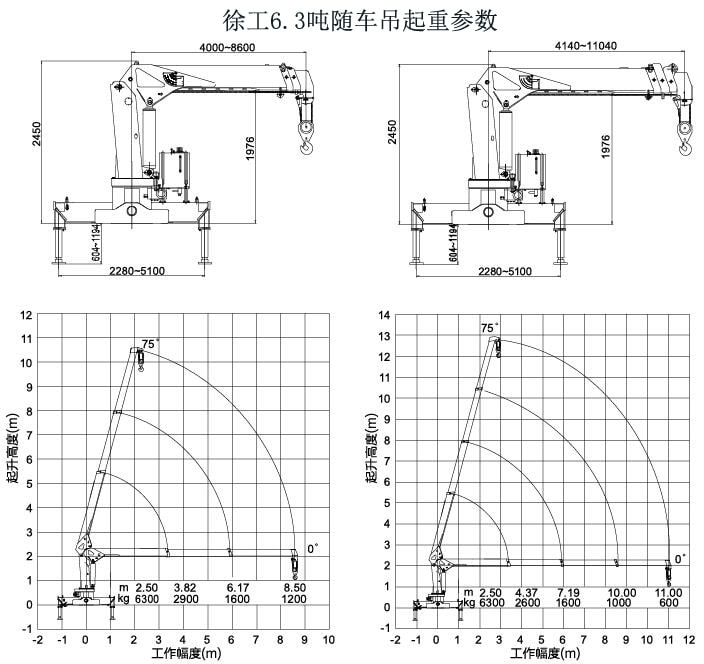

上图所示为徐工6.3吨随车吊三节臂和四节臂直臂吊机参数,吊臂形式可选折臂式。
东风小御虎随车吊配徐工6.3吨三节直臂吊机不伸臂长4米,全伸臂长8.5米,举升高度10.5米,水平方向起重参数为:吊臂伸出8.5米起重1200kg,6.17米起重1600kg,3.82米起重2900kg,2.5米起重6300kg。
徐工6.3吨随车吊四节直臂吊机不伸臂长4.14米,全伸臂长11米,举升高度12.8米,水平方向起重参数为:吊臂伸11米起重600kg,7.19米起重1600kg,4.37米起重2600kg,2.5米起重6300kg。
上装配不同的吊机,工作半径,举升高度,不同吊臂长度的起吊重量也会不一样,实际起吊重量还与仰角有关。
产品优势:
1.东风小御虎6.3吨随车吊采用专用底盘,大梁为280mm直通两层局部三层,承重能力强;
2.玉柴160马力四缸发动机,陕齿小八档变速箱,带高低档,适合山路行驶;
3.东风小御虎6.3吨随车吊与大御虎随车吊相比外观更显灵巧;
4.东风小御虎徐工6.3吨随车吊吊机采用多股钢丝绳,韧性强,增大承载起重力矩,吊装时不会出现打转现象,提高作业安全指数;
5.东风小御虎徐工6.3吨随车吊采用整体式起升机构,工作效率高,液压系统寿命长;
6.东风小御虎徐工6.3吨随车吊配有防回转冲击装置,每处细节都发挥着应有的作用,有效保护车辆行驶安全;
7.东风小御虎徐工6.3吨随车吊标配前液压支腿,液压支腿上配有手动锁销,保障支腿伸出时的起吊安全,发挥支腿的最大支撑作用。
