详细参数
整车技术参数
|
车辆品牌
|
东风T5
|
上牌类型
|
黄牌B照
|
适配吊机
|
10吨/12吨
|
吊机品牌
|
徐工
|
吊臂形式
|
直臂/折臂
|
驾驶室
|
新款T702
|
发动机
|
玉柴240马力
|
变速箱
|
陕齿8档
|
外形尺寸
|
11.45×2.5×3.85米
|
总质量
|
25吨
|
货箱尺寸
|
7.5×2.3×0.55米
|
整备质量
|
13.705吨
|
车架
|
300mm专用大梁
|
轮胎型号
|
11.00钢丝胎
|
车桥
|
后桥10吨
|
制动系统
|
断气刹
|
轴距
|
2.1+5.25米
|
准乘人数
|
3
|
排量
|
6870(ml)
|
最高车速
|
90(km/h)
|
东风徐工10吨折臂随车吊吊机参数
|
|
徐工10吨四节直臂
|
徐工10吨四节折臂
|
徐工12吨四节直臂
|
徐工12吨四节折臂
|
最大起重量(kg)
|
10000
|
10000
|
12000
|
12000
|
最远起重量(kg)
|
1500
|
1700
|
1800
|
2650
|
工作半径(m)
|
12
|
9.75
|
12.5
|
9.78
|
举升高度(m)
|
14
|
12.5
|
14.5
|
12.6
|
吊机自重(kg)
|
3765
|
3477
|
4316
|
4130
|
支腿跨距(mm)
|
2280—5580
|
5260
|
2270—5270
|
5272
|
回转角度
|
360度全回转
|
360度全回转
|
360度全回转
|
360度全回转
|
底盘配置:

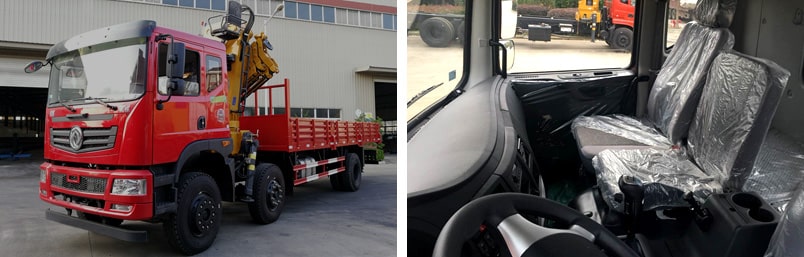

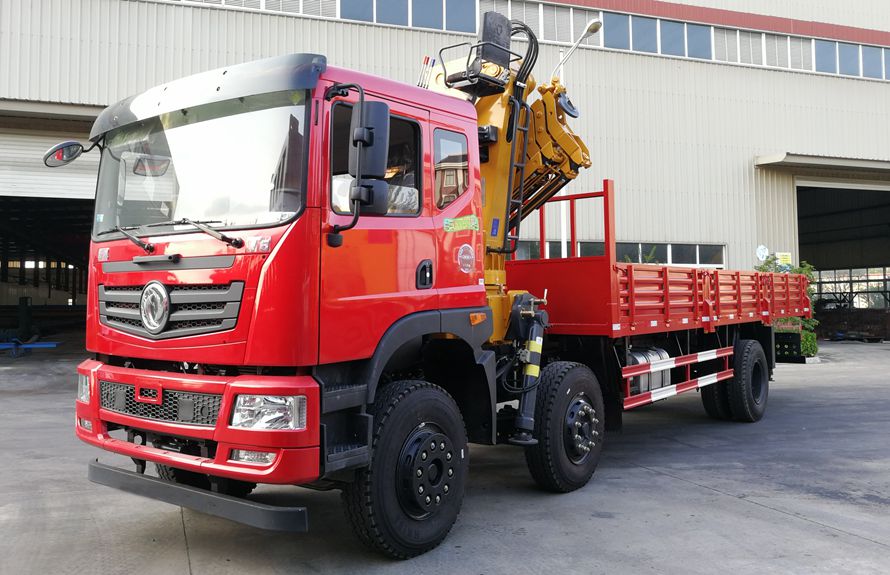

东风徐工10吨折臂随车吊采用东风T5小三轴底盘,T702驾驶室,玉柴240马力发动机,国五排放标准,陕齿8档变速箱,前桥5.5吨,后桥10吨,300mm双层局部三层大梁,全车11.00钢丝胎,带原厂方向助力,ABS,断气刹制动系统,刹车带自动调节臂,防飞溅装置,OBD大灯调节功能,随车工具增加了停车楔,反光背心等配置。
吊机配置:

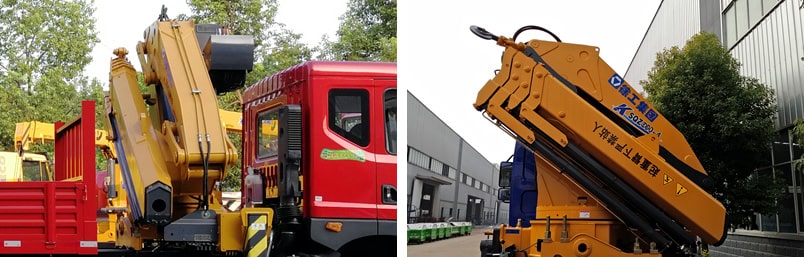

东风徐工10吨折臂随车吊上装品牌可选三一,石煤等,吊臂形式可选四节直臂吊机,360度全回转,标配前液压支腿,可加装液压后支腿,高空座椅,支腿全伸跨距可达5.26米,底盘上装可配徐工10吨,12吨吊机。

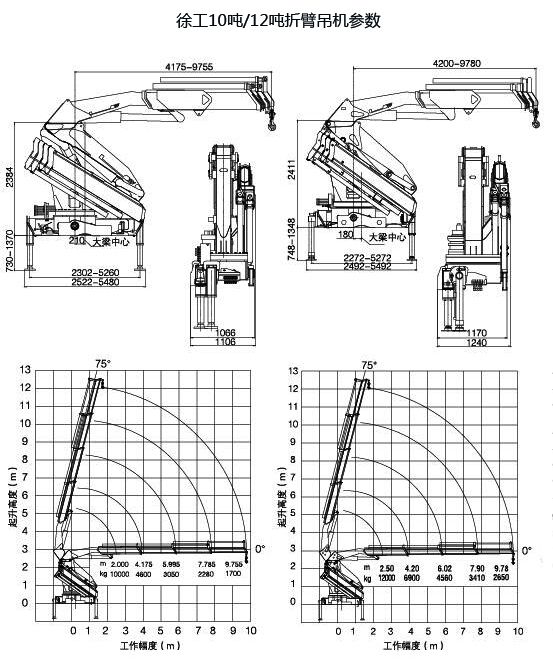

上图所示为东风徐工10吨折臂随车吊吊机起重参数图,徐工10吨折臂吊机四节臂工作半径9.75米,举升高度12.5米,水平方向起重参数为:9.75米起吊1.7吨,7.78米起吊2.28吨,5.99米起吊3.05吨,4.17米起吊4.6吨,2米起吊10吨。
东风徐工12吨折臂随车吊吊机工作半径9.78米,举升高度12.6米,水平方向起重参数为:9.78米起重2.65吨,7.9米起重3.4吨,6.02米起重4.56吨,4.2米起重6.9吨,2.5米起重12吨。
产品优势:
1.东风T5随车吊专用底盘,300mm局部三层直通大梁,承重能力强;
2.底盘板簧采用降中心结构,有效降低整车高度,加厚设计能够有效地起到重载减震效果;

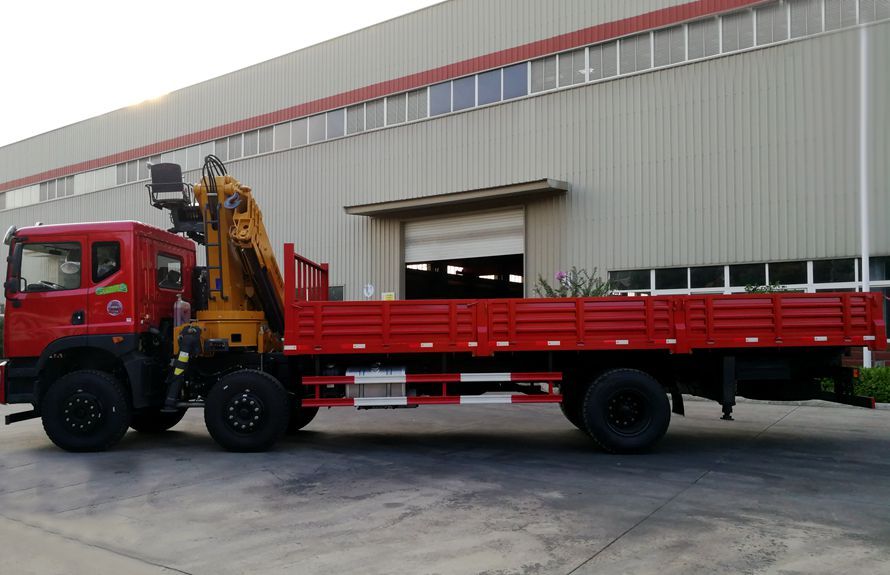

3.整车长度11.45米,货箱长度7.5米,与同类型小三轴,后八轮随车吊相比,整车长度小,货箱短,适合山路行驶,转弯方便;
4.上装配徐工10吨,12吨随车吊折臂吊机时,能够适应狭窄环境作业,与直臂吊机相比,吊臂灵活,室内作业比较有优势;
5.四连杆机构,起升能力更强,法兰式伸缩臂链接技术,起吊更加稳定安全;
6.六边形吊臂技术,对中性好,截面抗弯能力强;
7.独特的浮动式三点桥结构设计,有效降低车辆行驶时底盘大梁所承受的附加应力。
