详细参数
整车技术参数
|
车辆品牌
|
东风柳汽
|
上牌类型
|
黄牌B照
|
适配吊机
|
10吨/12吨
|
吊机品牌
|
徐工/三一
|
吊臂形式
|
直臂/折臂
|
驾驶室
|
乘龙H5
|
发动机
|
玉柴240马力
|
变速箱
|
陕齿8档
|
外形尺寸
|
12×2.55×3.77米
|
总质量
|
25吨
|
货箱尺寸
|
8.4×2.45×0.6米
|
整备质量
|
15.19吨
|
车架
|
282mm专用大梁
|
轮胎型号
|
11.00钢丝胎
|
车桥
|
10吨双后桥
|
制动系统
|
断气刹
|
轴距
|
5.85+1.35米
|
准乘人数
|
3
|
排量
|
6870(ml)
|
最高车速
|
90km/h
|
东风柳汽后八轮12吨随车吊吊机参数
|
|
徐工10吨四节直臂
|
徐工10吨四节折臂
|
徐工12吨四节直臂
|
徐工12吨四节折臂
|
最大起重量(kg)
|
10000
|
10000
|
12000
|
12000
|
最远起重量(kg)
|
1500
|
1700
|
1800
|
2650
|
工作半径(m)
|
12
|
9.75
|
12.5
|
9.78
|
举升高度(m)
|
14
|
12.5
|
14.5
|
12.6
|
吊机自重(kg)
|
3765
|
3477
|
4316
|
4130
|
支腿跨距(mm)
|
2280—5580
|
5260
|
2270—5270
|
5272
|
回转角度
|
360度全回转
|
360度全回转
|
360度全回转
|
360度全回转
|
底盘配置:

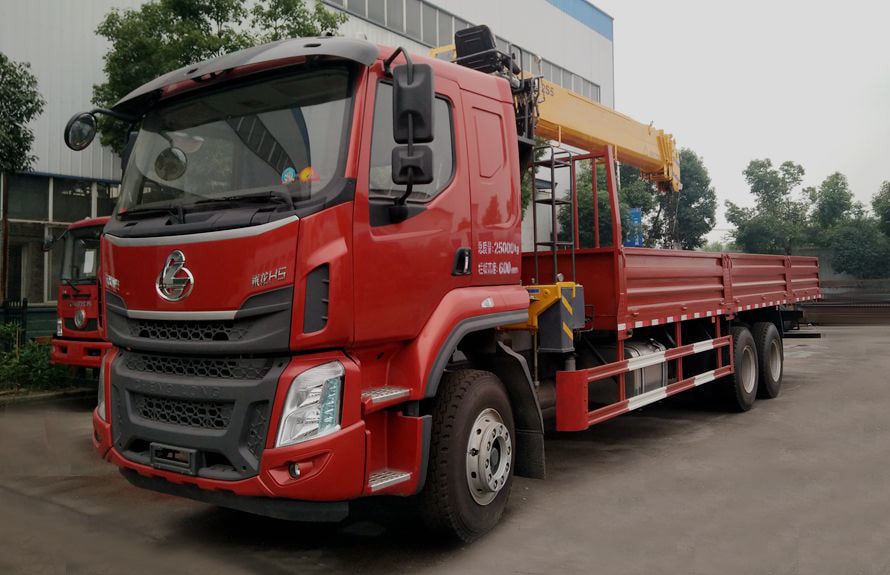

专用配置:柳汽12吨随车吊采用东风柳汽乘龙后八轮底盘,又称后双桥底盘,H51S排半驾驶室,玉柴240马力国五发动机,陕齿8档变速箱,前桥5.5吨,10吨双后桥,282mm直通两层局部三层大梁,全车11.00钢丝胎;
标准配置:标配原厂空调,中控锁,车载终端系统,电动门窗,方向助力,ABS,断气刹制动系统,自动调节臂,250L铝合金油箱。
吊机配置:
可选吊机:上装常配10吨,12吨吊机,360度全回转,吊机品牌可选徐工,三一,石煤,古河等高端品牌,下面以徐工12吨吊机为例;
徐工12吨吊机:采用六边形臂体,抗弯能力强,四节吊臂不伸臂长4.85米,全伸吊臂长12.5米,前液压支腿跨距2.27~5.27(米),后支腿可选单腔液压后支腿或双腔液压后支腿,单腔支腿跨距为3.55米,双腔支腿跨距为4.75米;

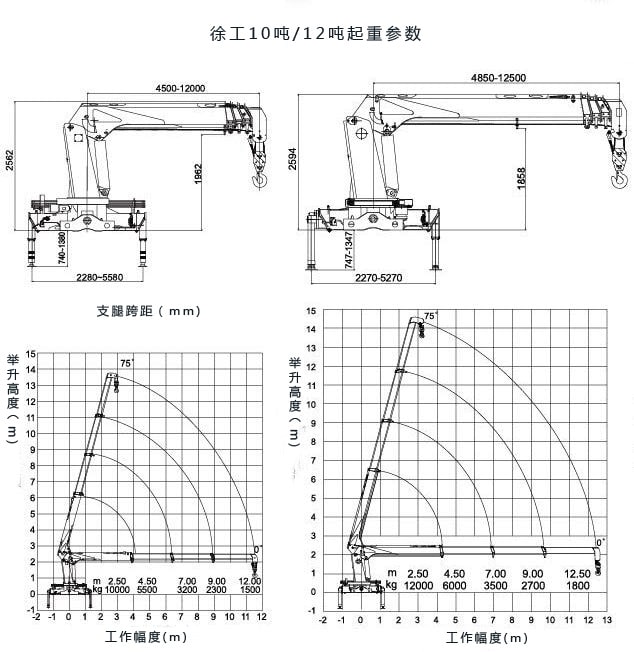

徐工12吨吊机起重参数: 12.5米最大可起吊1.8吨,9米可起吊2.7吨,7米可起吊3.5吨,4.5米可起吊6吨,2.5米可起吊12吨,吊机起吊重量与吊臂长度及仰角幅度有关,吊臂伸的越长,起吊量越小,仰角越大,相对应的起吊量越大;
徐工12吨吊机液压系统:液压系统最大流量63L/min,液压油箱容积160L,液压系统额定压力26Mpa;
货箱配置:
货箱尺寸:长8.4米,宽2.45米,高0.6米,货箱底板5mm厚,栏板2mm厚;
货箱结构:货箱底部纵梁采用100mm方管材质,方管与徐工原厂副梁连接,以支撑整个货箱,货箱与底盘大梁的连接采用骑马螺栓和连接板双重固定,货箱更稳固;
货箱选配:货箱底板厚度可根据需要选择,货箱栏板可选直纹式或横纹式,货箱底部横梁可选槽钢或方管。
产品优势:
1.东风柳汽乘龙后八轮底盘采用新款H51S驾驶室,与后八轮竞争车型驾驶室相比,东风柳汽引进最新技术和设计理念,外观更加美观大气,驾乘更舒适;
2.同样的直通两层局部三层大梁,东风柳汽乘龙后八轮底盘采用的大梁强度更高,承载能力更强;
3.东风柳汽乘龙后八轮底盘上装常配徐工10吨,12吨吊机,可选单联泵基本臂或双联泵加长臂,基本臂与加长臂臂长相差1.5米,双联泵与单联泵相比,双联泵可以同时操作多个动作,可满足不同的使用需要。
