详细参数
整车技术参数
|
车辆品牌
|
东风天龙
|
上牌类型
|
黄牌B照
|
适配吊机
|
12吨/14吨
|
吊机品牌
|
三一
|
吊臂形式
|
直臂/折臂
|
驾驶室
|
东风天龙
|
发动机
|
康机270马力
|
变速箱
|
陕齿9档
|
外形尺寸
|
12×2.55×3.8米
|
总质量
|
25吨
|
货箱尺寸
|
8.4×2.45×0.6米
|
整备质量
|
15.4吨
|
车架
|
300mm专用大梁
|
轮胎型号
|
11.00钢丝胎
|
车桥
|
10吨后桥
|
制动系统
|
断气刹
|
轴距
|
5.7+1.35米
|
准乘人数
|
3
|
排量
|
6700(ml)
|
最高车速
|
90km/h
|
东风天龙三一14吨随车吊吊机参数
|
|
三一12吨四节直臂
|
三一14吨四节直臂
|
三一14吨五节直臂
|
最大起重量(kg)
|
12000
|
14000
|
14000
|
最远起重量(kg)
|
1700
|
1600
|
800
|
工作半径(m)
|
14.8
|
15.4
|
18.5
|
举升高度(m)
|
16.8
|
17.4
|
20.5
|
吊机自重(kg)
|
4200
|
4550
|
5000
|
支腿跨距
|
全伸6米
|
全伸6米
|
全伸6米
|
回转角度
|
360度全回转
|
360度全回转
|
360度全回转
|
底盘配置:
东风天龙三一14吨随车吊采用东风天龙后八轮随车吊专用底盘,排半驾驶室,康明斯270马力发动机,国五排放标准,陕齿9档变速箱,前桥7吨,后桥10吨,300mm双层大梁,全车11.00钢丝胎,带原厂空调,方向助力,ABS,断气刹制动系统,刹车带自动调节臂,大灯带调节功能,挡泥板带防飞溅装置。
吊机配置:

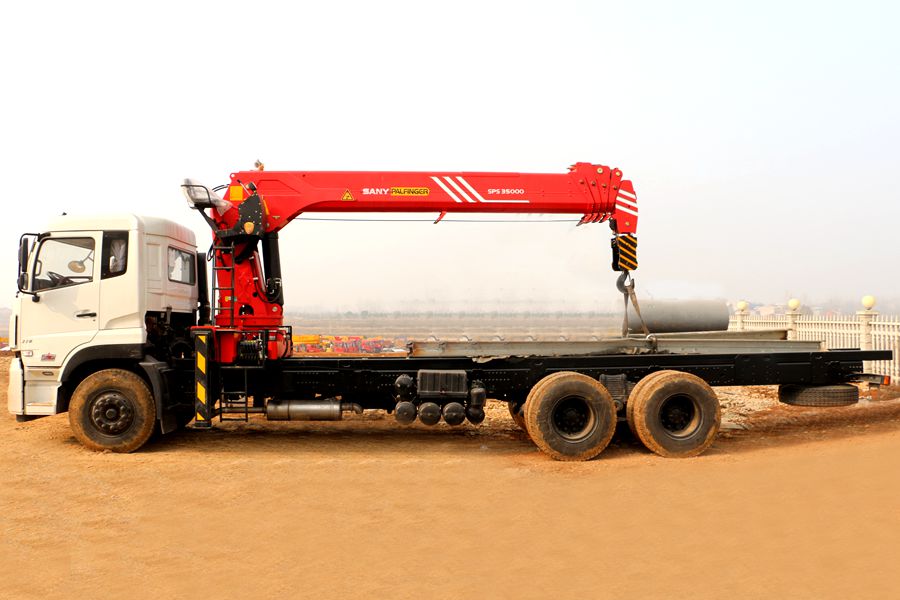

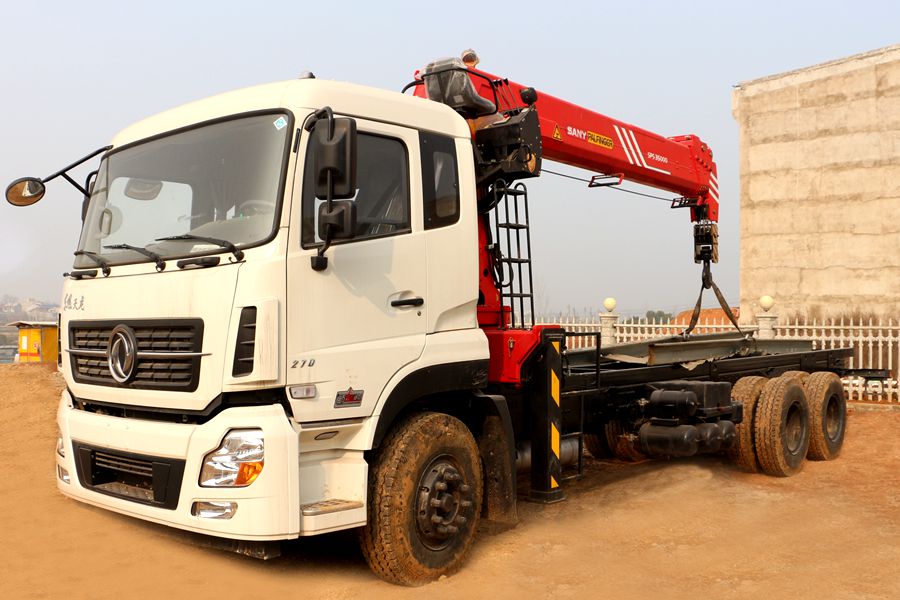

东风天龙后八轮随车吊底盘上装可配10吨,12吨,14吨吊机,吊机可选徐工,三一,石煤,古河等品牌,此款产品图片所示为三一14吨五节直臂吊机,360度全回转,标配三一牌前后四支液压支腿,支腿全伸跨距可达6米,高空座椅,三一14吨直臂吊机可选四节臂体,起重参数分别如下:
三一14吨四节直臂吊机工作半径15.4米,举升高度17.4米,不伸臂时吊臂长5.5米,最大可起吊14吨,吊臂全伸不同仰角起重参数为:水平方向1.6吨,仰角10度起吊1.7吨,20度起吊1.8吨,30度起吊2吨,40度起吊2.35吨,50度起吊2.8吨,60度起吊3.59吨,75度起吊4.3吨。

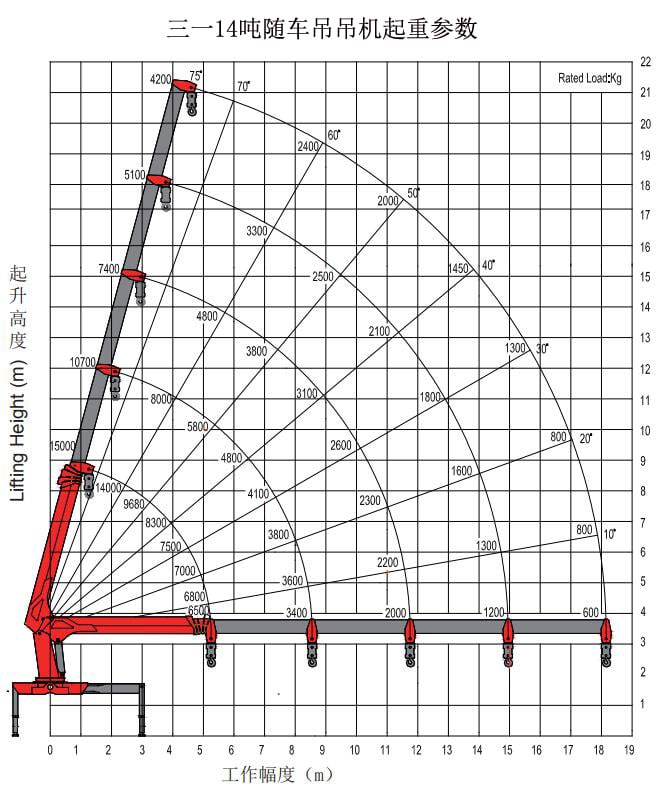

三一14吨五节直臂吊机工作半径18.5米,举升高度20.5米,不伸臂时吊臂长5.6米,最大可起吊14吨,吊臂全伸不同仰角起重参数为:水平方向0.6吨,仰角10度,20度起吊0.8吨,30度起吊1.3吨,40度起吊1.45吨,50度起吊2吨,60度起吊2.4吨,75度起吊4.2吨。
产品优势:
1.东风天龙后八轮随车吊专用底盘,7吨前桥,10吨后桥,底盘承载能力强;
2.与其它后八轮随车吊相比,东风天龙后八轮随车吊驾乘最舒适;
3.三一14吨随车吊吊臂采用八边形,抗弯能力强;
4.三一14吨随车吊采用超高压,大排量液压系统,流量可达100L/min,起吊不卡顿,速度也快;
5.三一14吨随车吊采用人性化操作设计,可两手同时操作,伸缩,回转,变幅,起落可自由组合,工作效率高。
