详细参数
整车技术参数
|
车辆品牌
|
徐工汉风
|
上牌类型
|
黄牌B照
|
适配吊机
|
10吨/12吨
|
吊机品牌
|
徐工
|
吊臂形式
|
直臂/折臂
|
驾驶室
|
汉风G5
|
发动机
|
玉柴240马力
|
变速箱
|
陕齿8档
|
外形尺寸
|
12×2.55×3.82米
|
总质量
|
25吨
|
货箱尺寸
|
8.55×2.45×0.55米
|
整备质量
|
13.48吨
|
车架
|
280mm专用大梁
|
轮胎型号
|
11.00钢丝胎
|
车桥
|
13吨后桥
|
制动系统
|
断气刹
|
轴距
|
2.2+5.3米
|
准乘人数
|
3
|
排量
|
6870(ml)
|
最高车速
|
90km/h
|
徐工汉风10吨随车吊吊机参数
|
|
徐工10吨四节直臂
|
徐工10吨四节双联泵
|
徐工12吨四节直臂
|
最大起重量(kg)
|
10000
|
10000
|
12000
|
最远起重量(kg)
|
1500
|
1300
|
1800
|
工作半径(m)
|
12
|
13.5
|
12.5
|
举升高度(m)
|
14
|
15.5
|
14.5
|
吊机自重(kg)
|
3765
|
4215
|
4316
|
支腿跨距(mm)
|
2280—5580
|
2280—5580
|
2270—5270
|
回转角度
|
360度全回转
|
360度全回转
|
360度全回转
|

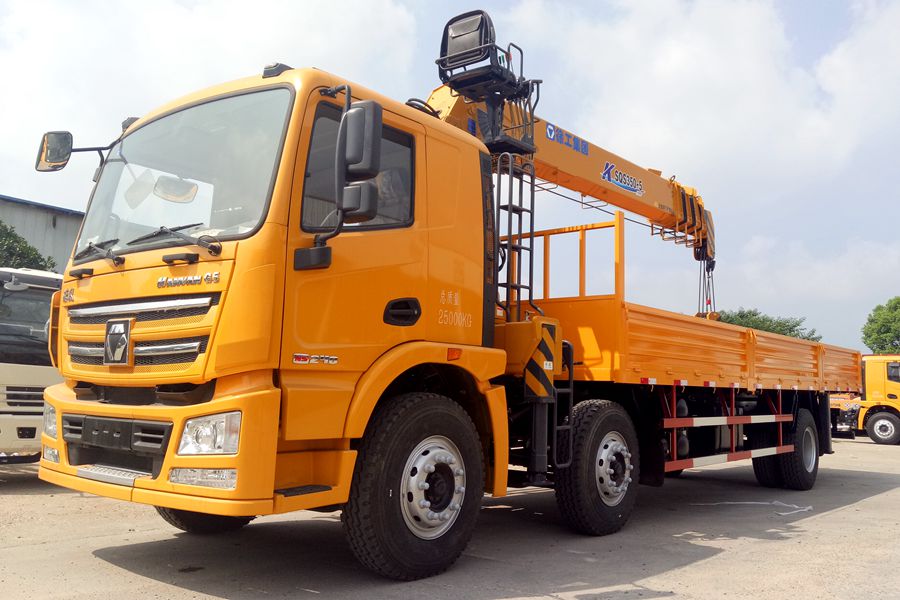

底盘配置:
徐工汉风10吨随车吊采用汉风小三轴随车吊专用底盘,又称前四后四随车吊底盘,汉风G5系列排半驾驶室,玉柴240马力发动机,国五排放标准,陕西法士特8档变速箱,前桥5.5吨,后桥13吨,280mm直通两层局部三层大梁,吊机底座在三层大梁基础上装配徐工原厂副梁一根,全车11.00钢丝胎,轴距2.2+5.3(米),标配原厂空调,气囊座椅,方向助力,ABS,断气刹制动系统,刹车带自动调节臂,大灯带调节功能,挡泥板带防飞溅装置。
吊机配置:
徐工汉风小三轴一体化随车吊上装常配徐工10吨吊机,可选配12吨,14吨吊机,360度全回转,操作形式可选高空操作或中位操作,吊机可选单联泵基本臂或双联泵加长臂,标配徐工牌前液压支腿,单泵支腿跨距可达5.58米,双泵支腿跨距为5.64米,后支腿可选徐工牌单腔液压后支腿或双腔液压后支腿,单腔液压后支腿跨距为3.55米,双腔液压后支腿跨距为4.75米;

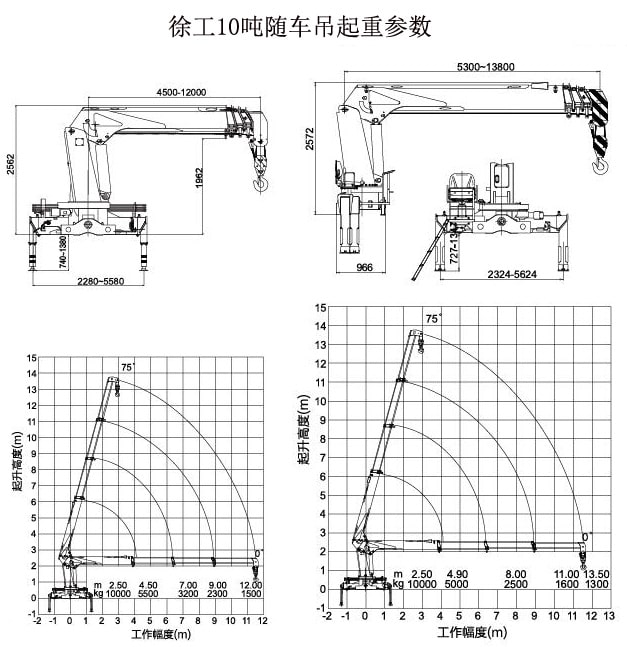

上图所示为徐工10吨单联泵和双联泵起重参数图,徐工10吨单联泵不伸臂长4.5米,全伸臂可达12米,吊臂全伸最大可起吊1.5吨,液压系统最大流量可达63L/min;
徐工10吨双联泵随车吊不伸臂长5.3米,全伸臂13.5米,吊臂全伸最大可起吊1.3吨,液压系统最大流量可达100L/min,供油量大,起吊更顺畅。

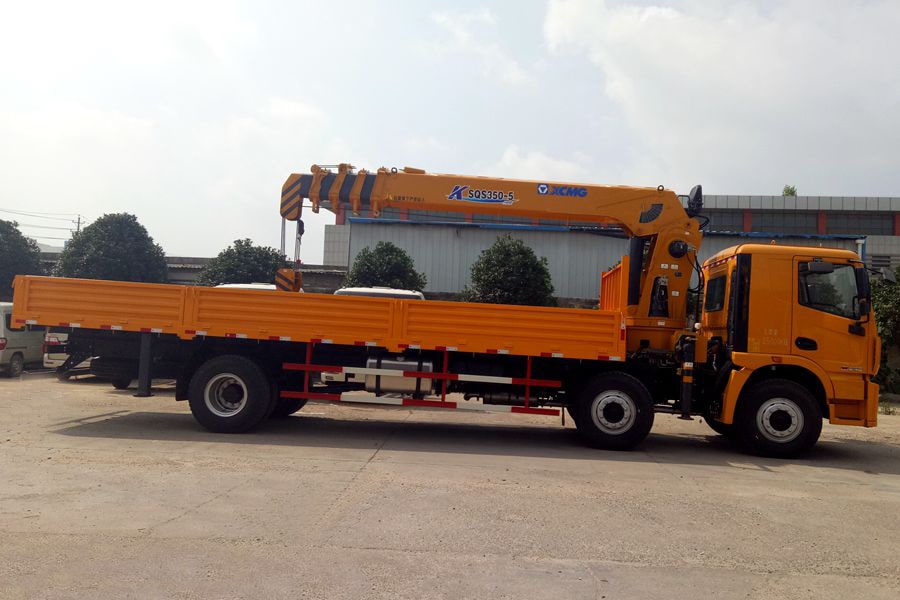

货箱配置:
常规的小三轴随车吊货箱长8.5米,宽2.3米,高0.55米,徐工汉风小三轴一体化随车吊货箱长8.55米,宽2.45米,高0.55米,比常规的货箱尺寸要大,装载量也会更多,货箱底板采用5mm厚的国标材料,纵梁采用方管,承载力强,重载时货箱不易变形。
产品优势:
1.徐工汉风小三轴底盘标配玉柴240马力发动机,与同类220马力小三轴底盘相比,徐工汉风大20马力,动力更足;
2.小三轴底盘后桥常配10吨,11.5吨,徐工汉风小三轴底盘标配5.5吨前桥,13吨后桥,后桥更大,承载能力更强;
3.小三轴常配10吨,12吨吊机,徐工汉风小三轴底盘由于强大的承载能力,上装最大可配14吨吊机;
4.徐工汉风G5驾驶室标配原厂空调,气囊座椅,中控锁,电动门窗,行车记录仪,舒适度国内领先;
5.徐工汉风10吨随车吊吊机单、双联泵均可选择,双联泵吊臂比基本臂长1.5米,作业范围更广,供油量更大,可同时操作多个支腿动作。
