详细参数
整车技术参数
|
车辆品牌
|
徐工汉风
|
上牌类型
|
黄牌B照
|
适配吊机
|
14吨/16吨
|
吊机品牌
|
徐工
|
吊臂形式
|
直臂/折臂
|
驾驶室
|
汉风G5
|
发动机
|
潍柴350马力
|
变速箱
|
陕齿12档
|
外形尺寸
|
12×2.55×3.85米
|
总质量
|
31吨
|
货箱尺寸
|
8.35×2.45×0.55米
|
整备质量
|
20.28吨
|
车架
|
300mm专用大梁
|
轮胎型号
|
11.00钢丝胎
|
车桥
|
13吨双后桥
|
制动系统
|
断气刹
|
轴距
|
2.2+4.25+1.35米
|
准乘人数
|
3
|
排量
|
9726(ml)
|
最高车速
|
80km/h
|
徐工汉风14吨单联泵随车吊吊机参数
|
|
徐工14吨五节直臂
|
徐工14吨五节双联泵
|
徐工16吨五节直臂
|
最大起重量(kg)
|
14000
|
14000
|
16000
|
最远起重量(kg)
|
1200
|
1600
|
1000
|
工作半径(m)
|
15.8
|
15.8
|
18.5
|
举升高度(m)
|
17.8
|
17.8
|
20
|
吊机自重(kg)
|
4845
|
5700
|
6455
|
支腿跨距(mm)
|
2351—5531
|
2426—5686
|
2323—7023
|
回转角度
|
360度全回转
|
360度全回转
|
360度全回转
|
底盘配置:
徐工汉风14吨单联泵随车吊采用徐工汉风前四后八随车吊专用底盘,整体车身工程黄颜色,汉风G5系列,全浮排半驾驶室,潍柴350马力国五发动机,陕齿12档变速箱,带高低档,前桥6.5吨,后桥13吨,300mm直通两层局部三层大梁,全车11.00钢丝胎,带原厂空调,主副驾均带气囊座椅,驾乘舒适度国内领先,方向助力,转向轻松,ABS,断气刹制动系统,刹车带自动调节臂,安全性能升级。
吊机配置:

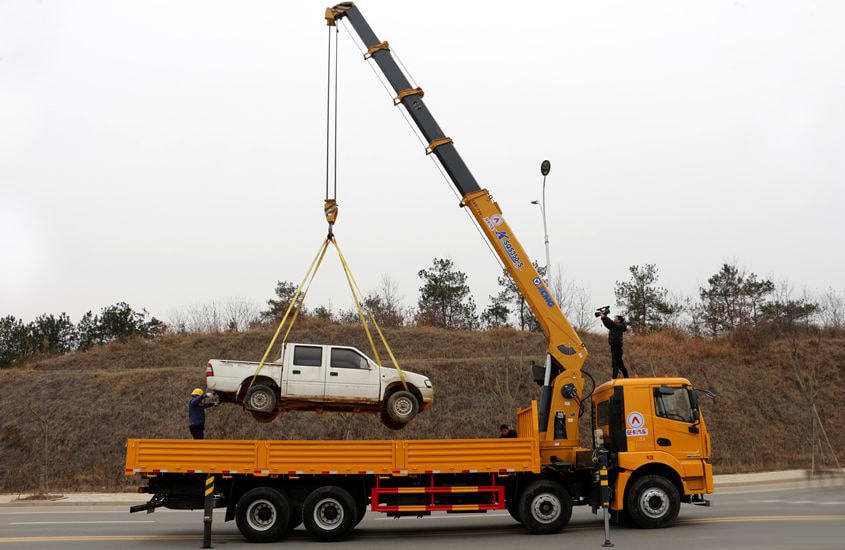

徐工汉风前四后八底盘上装可配12吨,14吨,16吨吊机,产品图片所示为徐工14吨单联泵吊机,360度全回转操作,标配徐工牌前液压支腿,可加装徐工牌单腔液压后支腿或双腔液压后支腿,徐工双腔液压后支腿比单腔液压后支腿跨距长1.2米,为了起吊的稳定和安全,建议选择徐工牌原厂双腔液压后支腿。

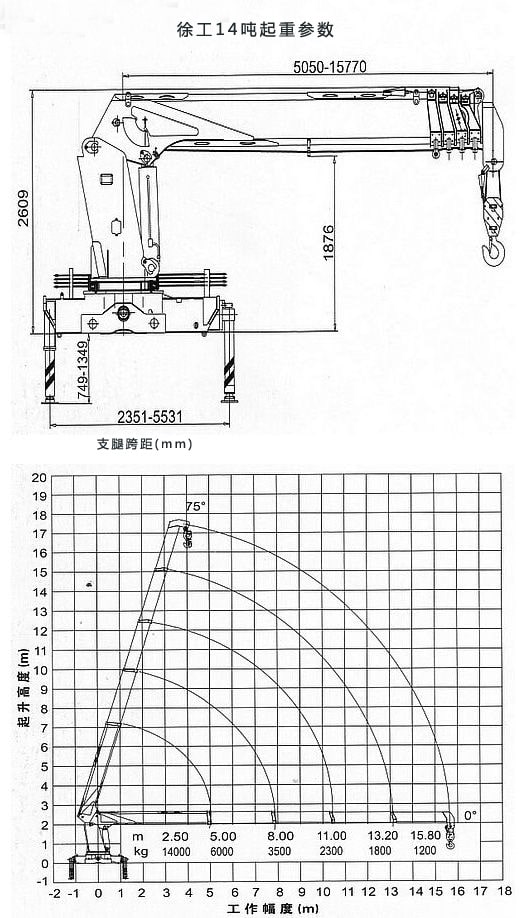

不同吊臂长度最大起吊重量:15.8米起吊1.2吨,13.2米起吊1.8吨,11米起吊2.3吨,8米起吊3.5吨,5米起吊6吨,2.5米起吊14吨。
吊机参数:徐工14吨五节臂不伸臂长5.1米,吊臂全伸长15.8米,前液压支腿跨距2.35~5.53(米),单腔液压后支腿跨距3.55米,双腔液压后支腿跨距4.75米。
单泵参数:单联泵液压系统流量63L/min,液压油箱容积260L,液压系统额定压力26MPa。
货箱配置:
徐工汉风前四后八14吨单联泵随车吊整车长12米,宽2.55米,高3.85米,货箱尺寸为:8.35x2.45x0.55(米),货箱底板采用5mm厚国标板材,采用2mm厚横纹式栏板;
货箱结构:货箱栏板及立柱均为活动式,可根据运货的需要进行拆卸,货箱底部纵梁通过方管与徐工原厂副梁连接,横梁可选方管或槽钢板材,以承载整个货箱,货箱与底盘大梁通过焊接连接板,骑马螺栓双重固定,稳定牢固。
产品优势:
1.徐工汉风一体化随车吊底盘,专为徐工吊机量身定制,专用性强,彻底杜绝了对底盘的二次改装;
2.徐工汉风系列小三轴,后八轮,前四后八底盘标配13吨后桥,优于同类产品,徐工汉风前四后八随车吊实际承载能力可达50吨;
3.徐工汉风前四后八随车吊发动机可达350马力,在所有竞争车型中,马力最大,动力更强劲;
4.徐工汉风随车吊底盘根据承载特点,轴距进行合理分配,重心分布合理,行驶稳定,并通过军用试验场验证;
5.在全国每个地级市都有售后服务站,而且通过一站式售后服务,底盘与吊机在一个服务站就能解决,无需分开售后,节约了售后时间,降低了售后成本。
