详细参数
整车技术参数
|
车辆品牌
|
陕汽德龙
|
上牌类型
|
黄牌
|
适配吊机
|
14吨/16吨
|
吊机品牌
|
东风/徐工
|
吊臂形式
|
直臂/折臂
|
驾驶室
|
陕汽F3000
|
发动机
|
潍柴336马力
|
变速箱
|
陕齿12档
|
外形尺寸
|
12×2.55×3.98米
|
总质量
|
31吨
|
货箱尺寸
|
8.2×2.45×0.6米
|
整备质量
|
18.48吨
|
车架
|
300mm专用大梁
|
轮胎型号
|
12.00钢丝胎
|
车桥
|
后桥13吨
|
制动系统
|
断气刹
|
轴距
|
2.1+4.575+1.4米
|
准乘人数
|
3
|
排量
|
9726(ml)
|
最高车速
|
90(km/h)
|
陕汽徐工前四后八14吨/16吨随车吊吊机参数
|
|
徐工14吨五节臂
|
三一14吨四节臂
|
徐工16吨五节臂
|
三一16吨五节臂
|
最大起重量(kg)
|
14000
|
14000
|
16000
|
16000
|
最远起重量(kg)
|
1200
|
1500
|
1000
|
/ |
工作半径(m)
|
15.8
|
15
|
18.5
|
19.5
|
举升高度(m)
|
17.8
|
17.1
|
20
|
21.5
|
吊机自重(kg)
|
4845
|
4550
|
6455
|
/ |
支腿跨距(mm)
|
2351—5531
|
2280—5600
|
2323—7023
|
/ |
回转角度
|
360度全回转
|
360度全回转
|
360度全回转
|
360度全回转
|
底盘配置:
陕汽徐工16吨随车吊采用陕汽德龙前四后八专用底盘,驾驶室可选F3000或M3000驾驶室,发动机可选潍柴300马力或336马力,国五排放标准,潍柴300马力配陕齿9档变速箱,336马力配陕齿12档变速箱,前桥7.5吨,后桥13吨,全车12.00钢丝胎,标准货箱长度为8.2米,8.4米,货箱形式可做成手动伸缩或液压伸缩,货箱底板为5mm厚,可以做随车吊平板带爬梯,带原厂空调,方向助力,行车记录仪,原厂取力器,ABS防抱死系统,断气刹制动系统,400L铝合金油箱。
吊机配置:
陕汽徐工前四后八16吨随车吊上装可配14吨到16吨吊机,吊机品牌可选三一,徐工,石煤,中联等,360度全回转操作,标配前液压支腿,散热器,可加装单腔或双腔液压后支腿,带高空座椅。

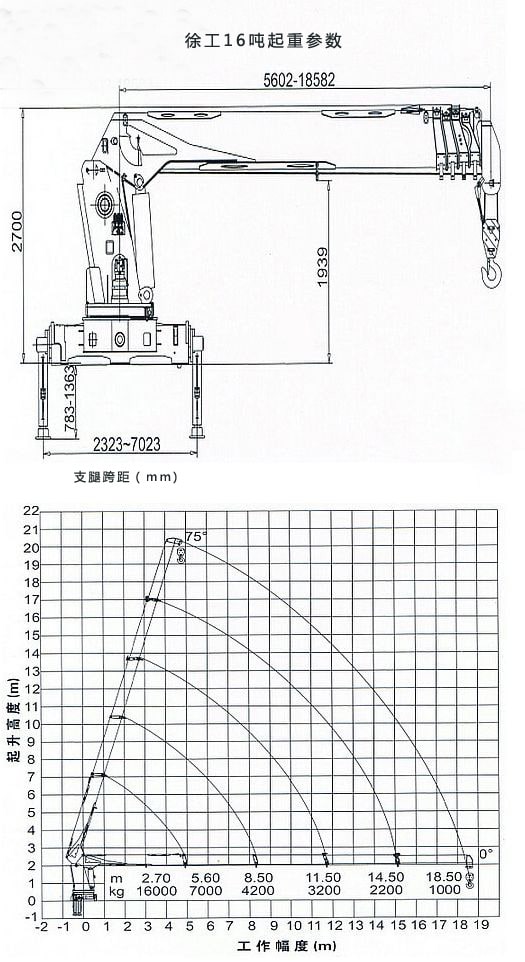

上图所示为徐工前四后八16吨随车吊五节臂吊机参数,可选直臂或折臂随车吊吊机,徐工16吨随车吊五节直臂不伸臂长5.6米,全伸臂长18.5米,举升高度20米,水平方向起重参数为:吊臂长18.5米起重1吨,11.5米起重3.2吨,5.6米起重7吨,2.7米起重16吨。
上装配不同的吊机,不同的仰角大小,工作半径,举升高度,不同吊臂长度的起吊重量也会不一样。
产品优势:
1.徐工前四后八16吨随车吊采用陕汽德龙底盘,陕汽德龙属于高端重型产品,此款产品是中德技术合作的典范,引进德国曼技术,车身由德国曼公司设计而成;
2.陕汽徐工前四后八16吨随车吊底盘可选潍柴300马力,310马力,336马力发动机,后桥可选11.5吨,13吨单级和16吨双级德国曼桥;
3.陕汽德龙通过轻量化设计,自重比较轻,这样在总质量不变的情况下,载货量会更大;
4.徐工16吨随车吊吊机采用五节六边形吊臂,材质为锰钢,大臂承重能力强,吊装时能够最大的发挥作用;
5.标配四支液压支腿,后支腿为双腔液压后支腿,每条支腿有单独的支腿箱,支腿跨距更大,起吊更加稳定安全。
本车评测

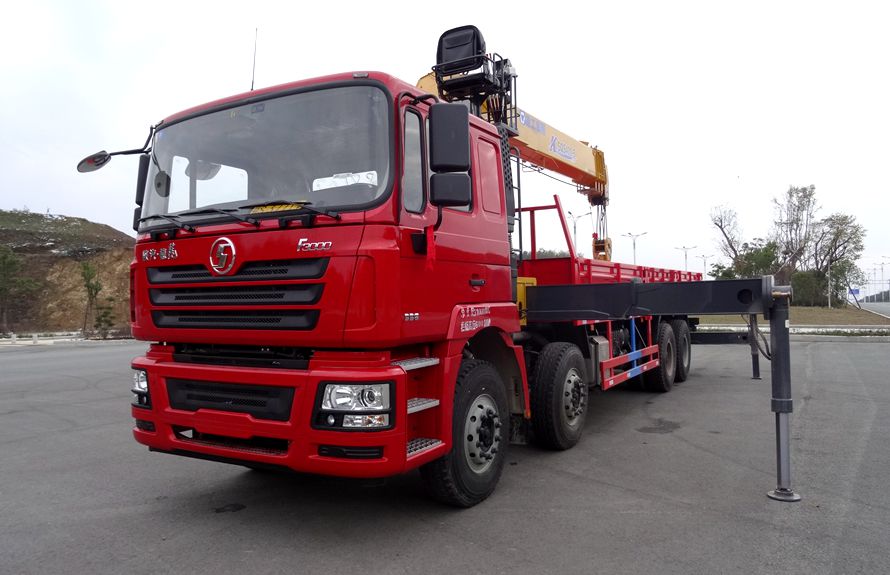

徐工前四后八16吨随车吊,潍柴336马力发动机

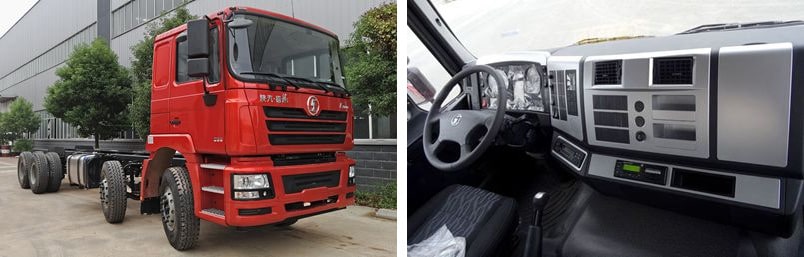

徐工前四后八16吨随车吊是与东风天龙相媲美的一款产品,底盘品牌为陕汽德龙前四后八专用底盘,由陕汽集团公司研发制造,配备潍柴310马力或是336马力发动机,陕齿12档变速箱,带高低档位,前桥7.5吨,后桥13吨,300mm双层局部三层加强型大梁,全车12.00钢丝胎,带原厂取力器,ABS,空调,行驶记录仪,天行健车载终端,断气刹制动系统,400L铝合金油箱,货箱可以做到8.1米到8.5米。搭载的是德龙F3000平顶驾驶室,超宽卧铺,空间超大,方向盘可调节,悬浮式系统,环绕式仪表布置,电动玻璃,气囊减震座椅,防震效果,防噪音效果好,可以通过调节重载,中载,空载按钮来达到省油的目的。

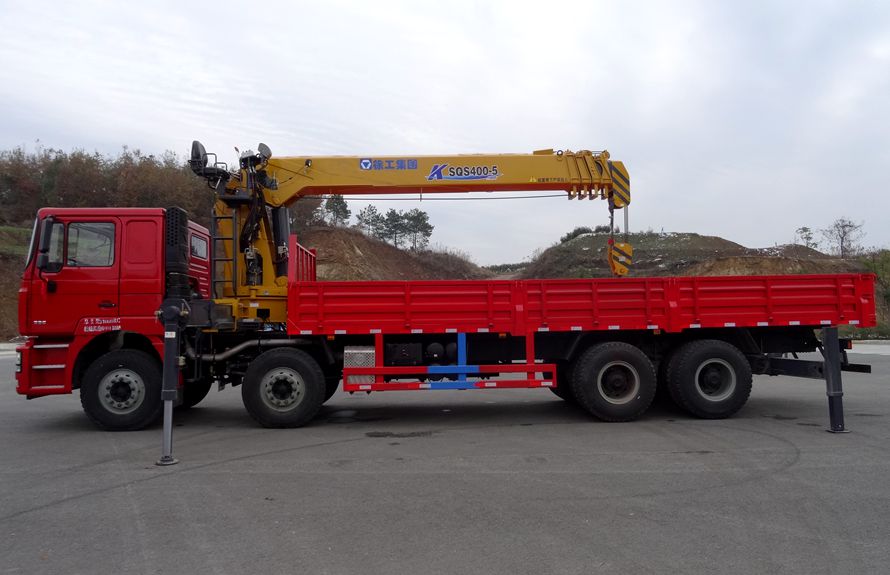

下图所示为徐工前四后八16吨随车吊五节臂吊机,高强度钢板制作而成,进口液压件,使用寿命长,全闭式吊钩,保障起吊安全,360度全回转操作,双联泵系统,可以同时操纵两个动作,吊机自重6455kg,最远可吊1000kg,支腿跨距最大可以达到7.023米,工作半径18.5米,举升高度20米。
回转机构主要是用来实现货物和吊机的回转定位,具有体积小,效率高,重量轻,噪声低的特点,运转比较平稳,机构紧凑合理,在回转机构上装有回转减速机,维护和更换比较方便。
